变压器鹅卵石是在油浸式变压器下方储油池内铺设的一层天然或人工加工的鹅卵石。这些鹅卵石通常具有规定的尺寸和物理特性,以确保它们能够有效地执行其功能。以下是对变压器鹅卵石的一些详细说明:
1. **尺寸和规格**:根据相关标准和规范,如《3-110kv高压配电装置设计规范》(GB 50060-92)第5.4.5条,以及电力设备典型消防规程DL5027-1993中7.3.4的规定,变压器鹅卵石的直径通常应为50-80mm,而其厚度(即鹅卵石层的高度)应不小于250mm。这样的尺寸能够确保鹅卵石能够有效地分散变压器漏出的油,并允许油顺畅地流到下面的油收集系统。
2. **功能和作用**:
- **防火隔离**:在变压器发生故障时,如起火或爆炸,鹅卵石能够隔离变压器漏出的油,减少火势的蔓延,并为灭火工作提供便利。
- **漏油处理**:变压器在运行过程中可能会发生漏油现象,鹅卵石能够帮助油顺畅地流入油收集系统,便于后续的检修和维护。
- **散热**:变压器在运行过程中会产生大量热量,鹅卵石能够增加底部表面积,促进热量的散发和空气流通,有助于保持变压器的工作温度在安全范围内。
- **绝缘**:鹅卵石还能提供一定的绝缘作用,防止变压器底部与地面直接接触,避免电气故障和损坏。
- **防腐蚀**:鹅卵石能够保护变压器底部的金属构件免受外部环境的侵蚀和损害。
- **排水**:鹅卵石层可以提供排水通道,避免变压器底部积水,从而防止变压器绝缘油受到污染或腐蚀。

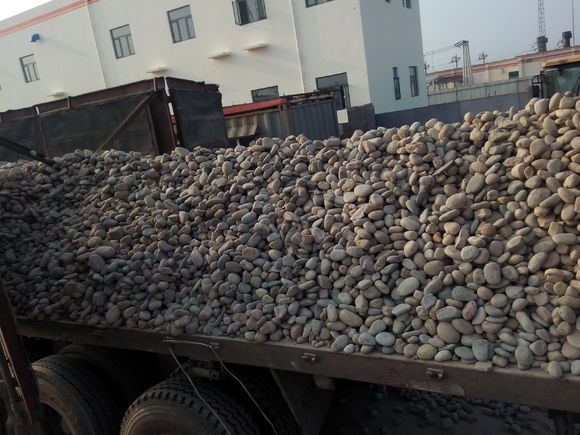

3. **材料和质量**:变压器鹅卵石通常由天然鹅卵石经过筛选和加工而成,需要保证表面光洁、质地坚硬、大小均匀、耐磨损、耐高温等特性。此外,有些特定规格的鹅卵石还需要通过电力部门的检验合格。
总之,变压器鹅卵石不仅是油浸式变压器的一个重要组成部分,而且在变压器的安全运行、维护和散热等方面发挥着关键作用。
